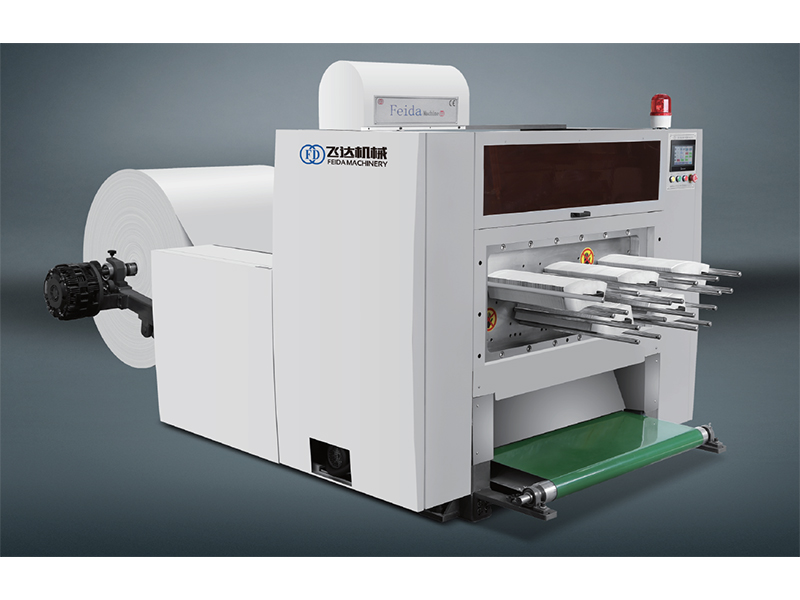

Punzonadora Automática, Serie FDC

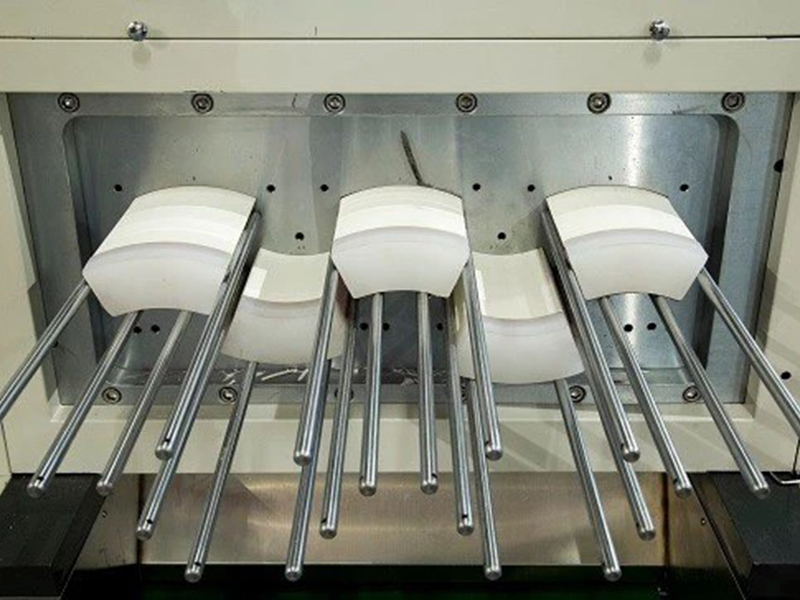

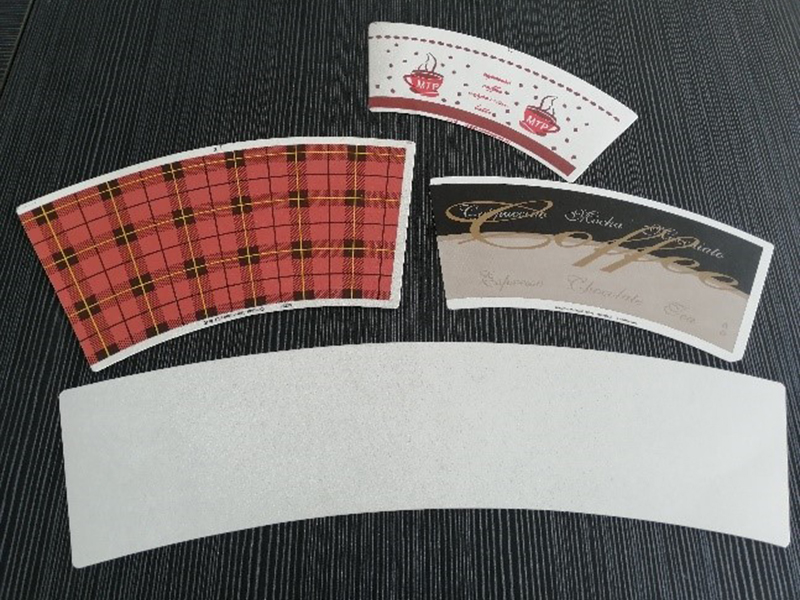

La punzonadora automática de la serie FDC se utiliza principalmente para cortar esbozos de productos de papel desechables como vasos de papel, tazones de papel y platos de papel.
Esta máquina es adecuada para el troquelado de precisión de rollos de papel de 150-350 g, mientras se recogen los residuos de papel de manera simultánea.
| Modelo | FDC850 | FDC920 | FDC1000 | FDC1200 |
| Ancho máx. del papel | 850mm | 920 | 1000 | 1200 |
| Precisión del troquelado | ±0.20mm | |||
| Peso del papel | 150-400g/㎡ | |||
| Velocidad de punzonado | 280-380 veces/min | 280-380 veces/min | 280-330 veces/min | 260-300 veces/min |
| Presión de aire | 0.6Mpa | |||
| Consumo de aire | 0.25m³/min | |||
| Peso de la máquina | 3.5T | 4T | 4.5T | 5T |
| Diámetro máx. del rollo de papel | 1500mm | |||
| Potencia | 10kW | 10kW | 10kW | 12kW |
Modelo: FDC850
Ancho máx. del papel: 850mm
Precisión de troquelado: ±0.20mm
Ancho del papel: 150-400g/㎡
Velocidad de troquelado: 280-380veces/min
Presión de aire: 0.6Mpa
Consumo de aire: 0.25m³/min
Peso de la máquina:3.5T
Diámetro máx. del rollo de papel: 1500mm
Potencia: 10kW
Personalizable
Modelo: FDC920
Ancho máx. del papel: 920mm
Precisión de troquelado: ±0.20mm
Ancho del papel: 150-400g/㎡
Velocidad de troquelado: 280-380veces/min
Presión de aire: 0.6Mpa
Consumo de aire: 0.25m³/min
Peso de la máquina:4T
Diámetro máx. del rollo de papel: 1500mm
Potencia: 10kW
Personalizable
Modelo: FDC1000
Ancho máx. del papel: 1000mm
Precisión de troquelado: ±0.20mm
Ancho del papel: 150-400g/㎡
Velocidad de troquelado: 280-330veces/min
Presión de aire: 0.6Mpa
Consumo de aire: 0.25m³/min
Peso de la máquina:4.5T
Diámetro máx. del rollo de papel: 1500mm
Potencia: 10kW
Personalizable
Modelo: FDC1200
Ancho máx. del papel: 1200mm
Precisión de troquelado: ±0.20mm
Ancho del papel: 150-400g/㎡
Velocidad de troquelado: 260-380veces/min
Presión de aire: 0.6Mpa
Consumo de aire: 0.25m³/min
Peso de la máquina:5T
Diámetro máx. del rollo de papel: 1500mm
Potencia: 12kW
Personalizable

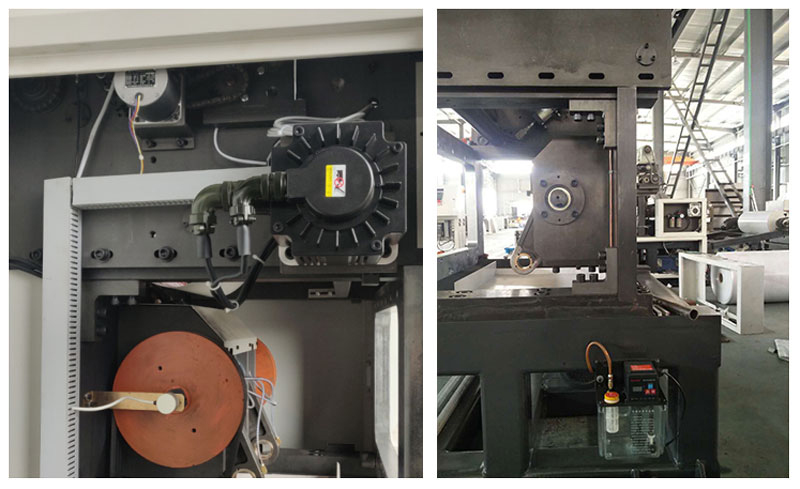

Esta punzonadora viene configurada con una microcomputadora, interfaz hombre-máquina (HMI), servomotor, gracias a eso se puede garantizar un posicionamiento preciso, planos y fondos de vasos de papel resistentes. Gracias a eso, se puede lograr un funcionamiento estable a una velocidad de hasta 380 golpes (de punzonado) por minuto.

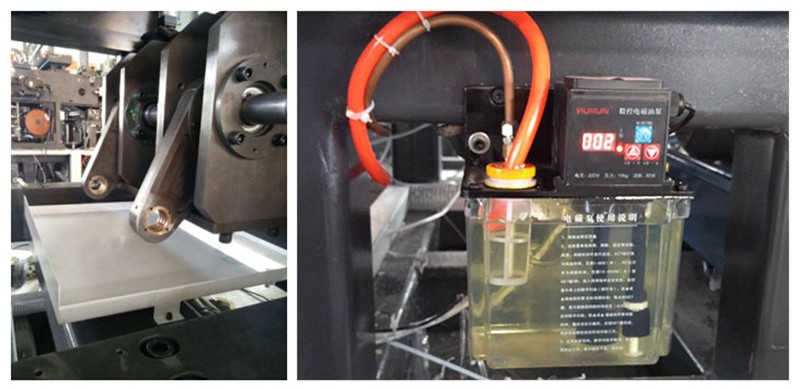

El sistema de lubricación se utiliza para lubricar regularmente el accionamiento principal para reducir la fricción y prolongar la vida útil de la máquina. Puede configurarse para lubricar la máquina por 10 segundos cada 6 minutos.

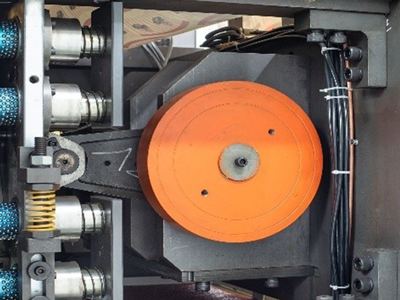

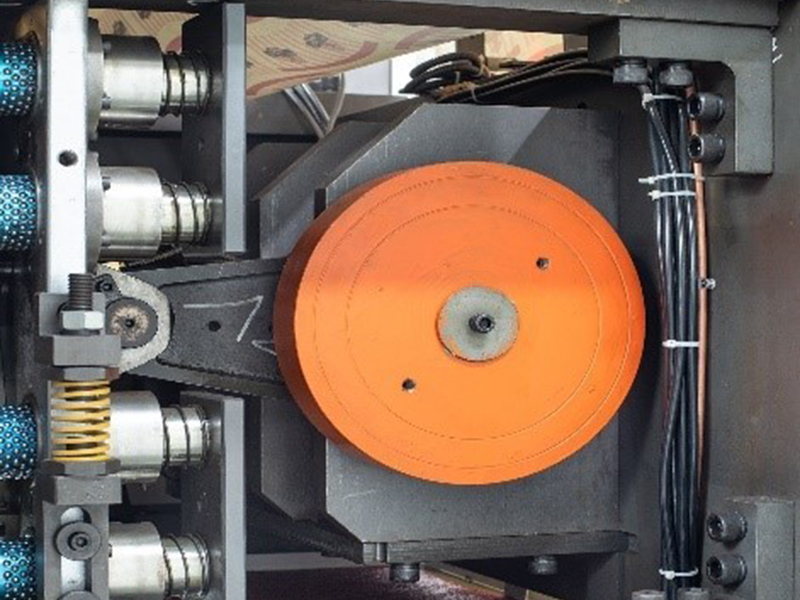

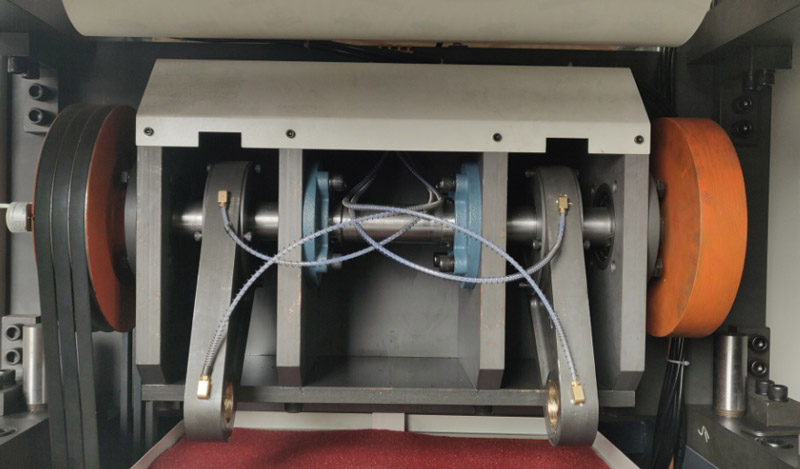

La fuerza de troquelado proviene de una unidad de frecuencia variable fiable de 5.5kW, que tiene la capacidad de reducir el consumo de energía y realizar una regulación de velocidad continua. Cuando se usa junto con un volante grande, producirá una fuerza de corte mucho más fuerte y estable, y un ahorro de energía más significativo. Asimismo, está equipado con dos balancines para brindarle una mayor comodidad a los operadores durante la operación de cambio de troqueles/moldes; estos balancines también garantizan una presión más estable y un mejor desempeño.

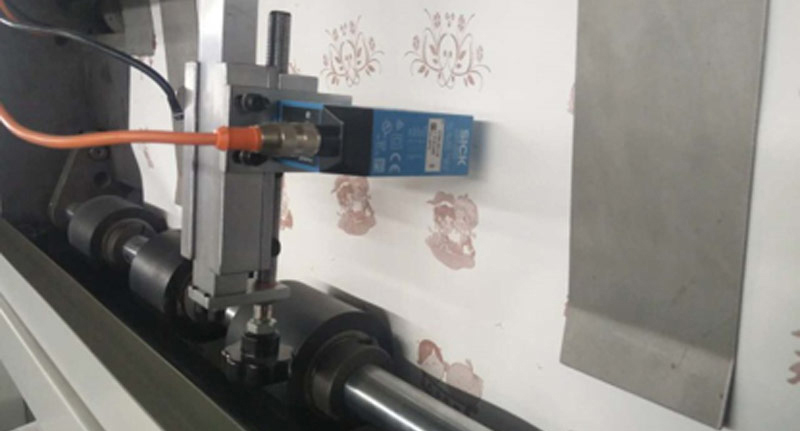

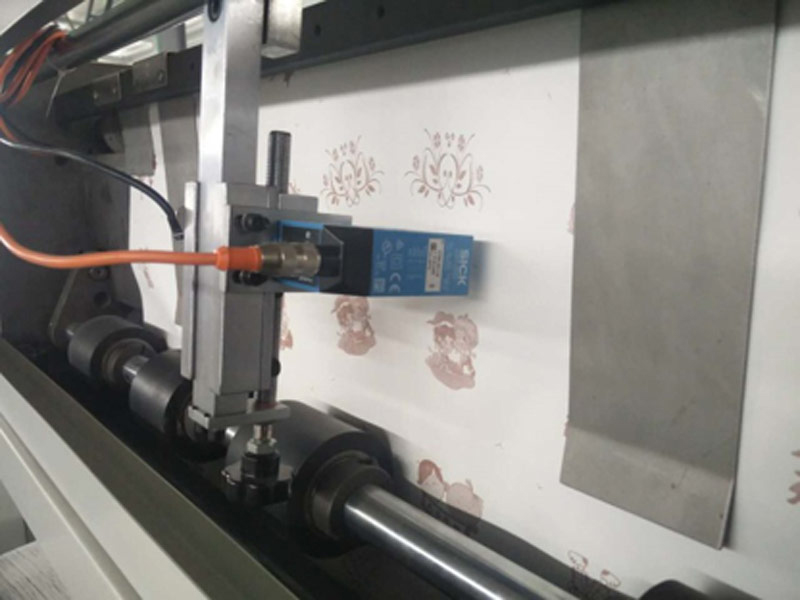

La combinación de motor paso a paso con el sensor fotoeléctrico puede identificar eficazmente diversos colores, proporcionar un posicionamiento de alta precisión y mejor identificación de objetivos.

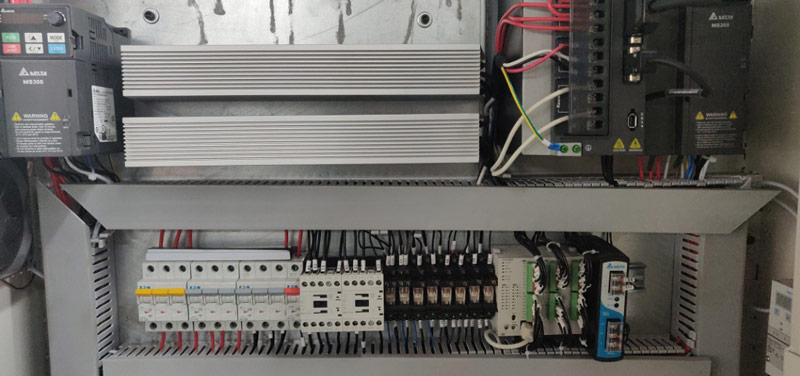

Panel de control: el motor principal funciona con una unidad de accionamiento de frecuencia variable, que se caracteriza por tener un bajo consumo de energía y una alta eficiencia. Control PLC e Interfaz hombre-máquina (HMI): La pantalla muestra el estado operativo y los datos de la máquina; además todos los parámetros se pueden configurar en la pantalla.

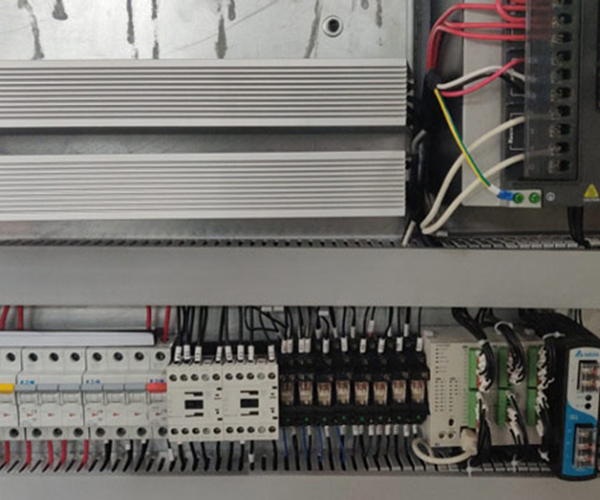

Sistema de control eléctrico: al utilizar un control por microcomputadora, medición del ángulo del codificador y sensor fotoeléctrico para seguimiento, todo el proceso dese alimentación de papel, transporte, punzonado y entrega es controlado automáticamente. El control automático de la tensión del papel también está disponible.

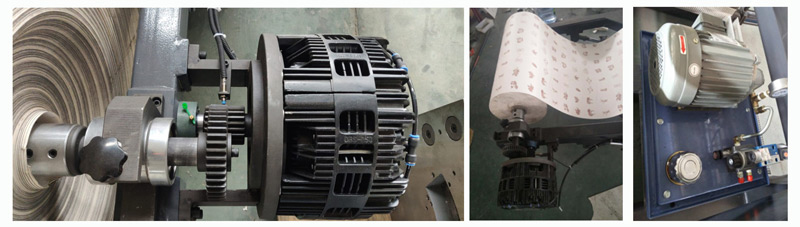

La unidad de alimentación de papel adopta el eje para enrollar el papel, el control de tensión ajusta la velocidad del papel y el sistema hidráulico soporta una carga de papel de 1,5T. El diámetro del rollo de papel puede ser de hasta 1,5 metros.

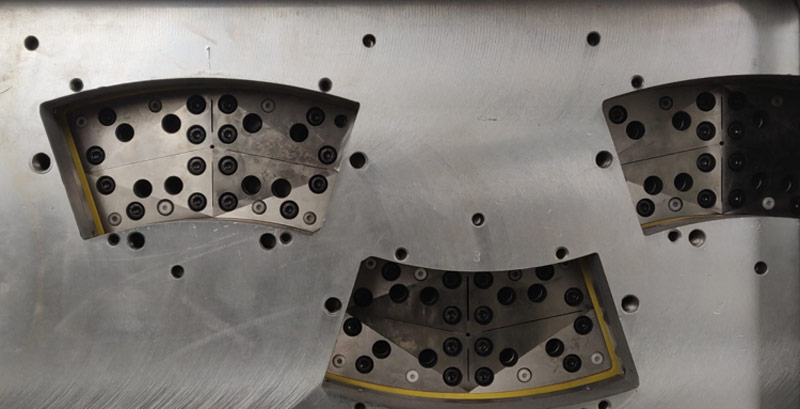

Los troqueles de punzonado están hechos de materiales de alta calidad importados de Suiza, que se caracterizan por su larga vida útil porque pueden utilizarse 400 millones de veces. Después de usarlo durante un período de tiempo, se pueden rectificar de 4-5 veces con una amoladora de superficie. Cada troquel tiene 4 cavidades, que se pueden ajustar de forma flexible.
